読者投稿フォームに、技術的な難易度の高い作品の情報が寄せられた。TakSan氏が制作した「180面体球形LEDディスプレイ」は、180枚の三角形基板にそれぞれフルカラーLED（Neopixel）を実装し、球体状に組み上げたLEDディスプレイだ。
この作品は、二等辺三角形の基板を180枚製作し、各基板にWS2812B（5050サイズ）のNeopixel LEDを1個ずつ実装している。基板は五角形用（Type-A）が60枚、六角形用（Type-C）が120枚の2種類で構成され、サッカーボール状の180面体として組み立てられる。各面のLEDは個別制御が可能で、さまざまなパターンでの点灯表現ができる。
制作には基板の設計・発注から始まり、180個のLEDとコンデンサーのはんだ付け、そして1000本以上のジャンパー線による配線作業が必要となる。基板設計データはGitHubで公開されており、中国の基板製作会社Elecrowでの発注を想定している。Type-A基板を10枚、Type-C基板を20枚発注することで、必要な180枚の三角形基板が入手できる。
制御にはM5ATOM Liteを使用し、Grove コネクタ経由で信号を送信する。電源は5V 2Aが必要で、各基板には電源安定用のパスコンも実装されている。180個のLEDは数珠つなぎで制御され、開始点から順番に信号が伝達される仕組みだ。

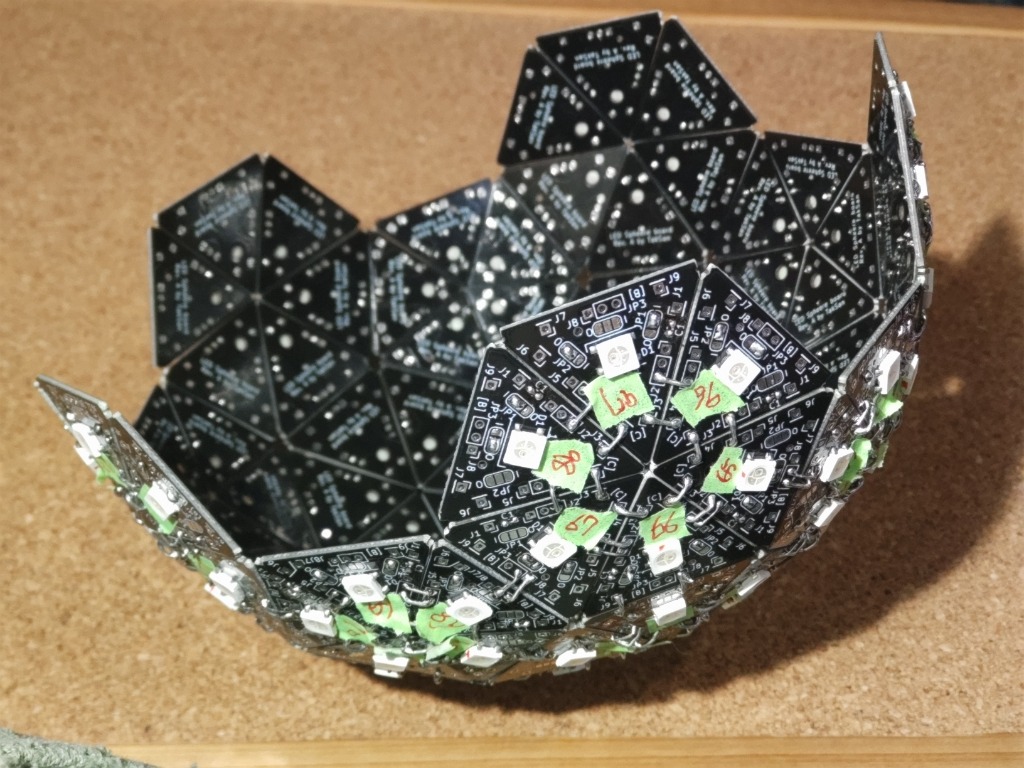

組み立て過程では、各段階でのショートチェックと点灯テストが重要とされている。三角形基板を五角形・六角形のパネルに組み上げ、それらを球体状に接続していく工程は、一度に進めると問題発生時の原因特定が困難になるためだ。
TakSan氏は作品の製作方法について、elchikaに詳細な製作記事も投稿している。必要部品のリスト、基板発注先の推奨業者、組み立て手順まで、実際に製作したい人向けの情報が網羅されている。部品コストは約1万5000円程度とされており、基板製作の手間を考慮すれば比較的取り組みやすい価格設定だ。
※この記事は読者投稿フォームからの応募に基づいて作成しました。
